[Iluminação] Mudar a cor do painel com led's.


IMPORTANTE:
Guest, Este tópico já está a mais de 90 dias sem atividade e não é possivel uma nova resposta aqui.

Crie um novo tópico!


  • Por favor, faça o login para responder
154 respostas neste tópico

#1 lfbslfbs

lfbslfbs

    Novato

  • Socio CeltaClube
    • ID do Membro: 1641
  • 7 posts
    • :
  • Cidade:Salvador
  • UF:BA
  • Carro:Não Possuo
  • Ano/Modelo:Não Possuo
  • Postou:5 vezes neste tópico
  • Postado 28 julho 2005 - 16:46

    Vai um tutorial de como trocar a cor do seu painel com LEDs.

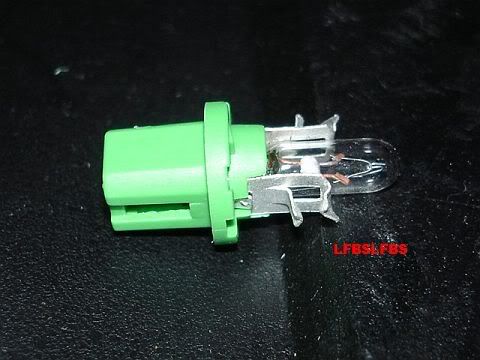

    Esse é o soquete com a lâmpada pinguinho que vende em autopeças:



    Para desmontar, libere as travinhas laterais e puxe os conectores, junto com a lâmpada:



    Lâmpada, conectores e soquete separados:

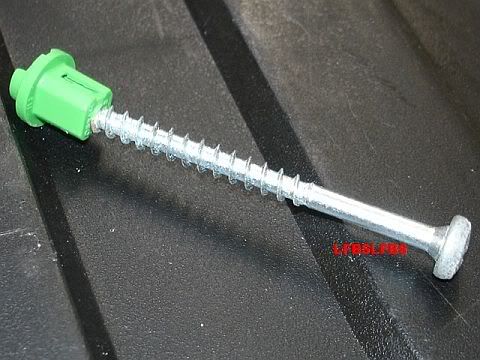

    Faça um orifício no fundo do soquete para passar o resistor. Essa foi a melhor forma que encontrei:

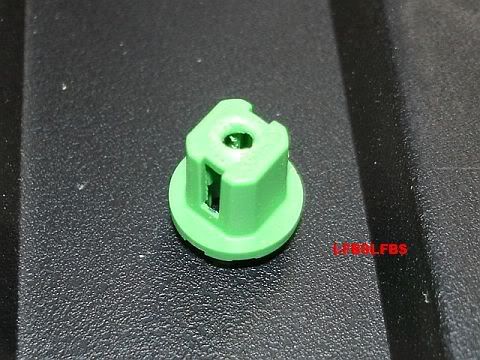

    Deve ficar assim:

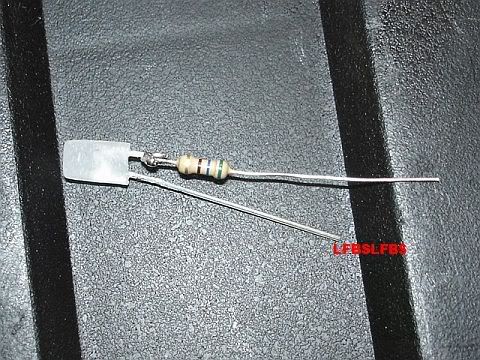

    LED de 5mm lixado com lixa de unha para espalhar a luz (eliminar o foco) soldado o polo + (mais comprido) no resistor específico. Deixe exatamente assim:

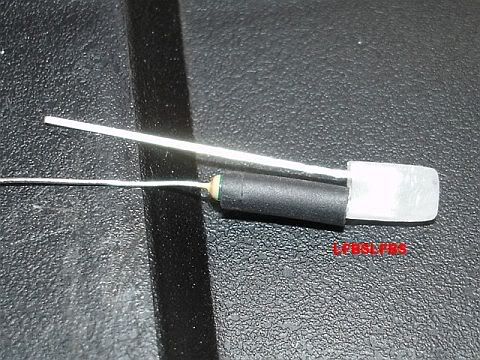

    Isolante que geralmente vem com o kit de LEDs. Pode ser canudo ou fita isolante mesmo:

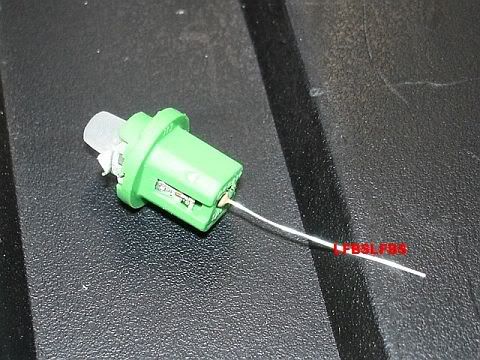

    Solde o fio livre do LED em um conector e encaixe-o no soquete, passando o fio do resistor pelo orifício feito previamente:

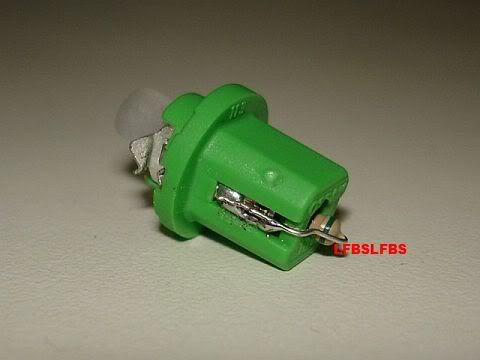

    Encaixe o conector do outro lado e solde o fio do resistor nele:

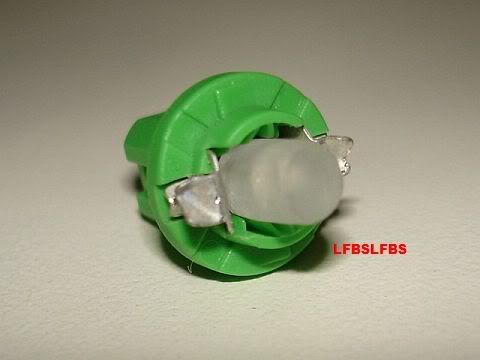

    Pronto... Só trocar o soquete original por este:



    Teste sempre após tudo pronto numa fonte de 12V e, quando for instalar, inverta as polaridades se não funcionar de primeira. Os carros mais novos da GM, Celta, Astra, Vectra, Novo Corsa, Montana, etc utilizam esse mesmo soquete, apesar de o formato do fundo variar entre esse e um sextavado. O que importa são os conectores. Postem aqui carros de outras marcas que também usem este soquete.


    Espero ajudar bastante gente... Aguardo comentários...


    Um abraço,

    Leonardo Ferrari


    #2 cfilth

    cfilth

      Velha Guarda

    • Velha Guarda
      • ID do Membro: 208
    • 1373 posts
      • Tempo Online: 1h 6m 13s
    • De:São Paulo
    • Cidade:São Paulo
    • UF:SP
    • Carro:Citroen
    • Ano/Modelo:2012/2013
  • Postou:2 vezes neste tópico
  • Postado 28 julho 2005 - 16:57

    soh prescisa arrumar os links das imgs
    Citroen DS3

    instagram --> cfilth_x

    #3 Visitante_Fluid_*

    Visitante_Fluid_*
    • Guests
  • Postou:9 vezes neste tópico
  • Postado 28 julho 2005 - 17:08

    isso mesmo! pq to loco pra tira essa maldita lampada e nao sei como! hahaha

    #4 mmena

    mmena

      Celta LS

    • Socio CeltaClube
      • ID do Membro: 1978
    • 69 posts
      • :
    • Cidade:Osasco
    • UF:SP
    • Carro:Celta VHC 2p
    • Ano/Modelo:2003/2004
  • Postou:2 vezes neste tópico
  • Postado 28 julho 2005 - 17:13

    Arruma os links ae pra gente, pq esse tutoria eh de mto interesse....

    CeltaClube mais que um clube, uma Familia

    #5 Tapioca

    Tapioca

      Novato

    • Socio CeltaClube
      • ID do Membro: 850
    • 18 posts
      • :
    • Cidade:Brasília
    • UF:DF
    • Carro:Celta MPFI
    • Ano/Modelo:2002/2002
  • Postou:3 vezes neste tópico
  • Postado 28 julho 2005 - 17:34

    Eu troquei mas nao usei nada de soquete nem bla bla bla, só tirei a luizinha original, peguei os fios negativo e positivo e soldei nos terminais metalicos os fios ligando. Liguei 2 LEDs em série e mais um resistor de 470 Ohms e ta la até hoje, uns 6 meis perfeitim, os leds eu fixei na parte de plastico branca atras do painel com cola quente e é isso, (na verdade ficou o foco do led no meio e tal, mas até que nao ficou ruim nao, fico parecendo uma meia lua) e tudo azullllll... vo ver se posto fotos.
    user posted image

    #6 Visitante_Fluid_*

    Visitante_Fluid_*
    • Guests
  • Postou:9 vezes neste tópico
  • Postado 28 julho 2005 - 17:39

    to achando q vo tenta faze uma loucura dessas! mas nao queria solda nada na placa ooriginal, por isso quero pegao soquete e usa ele pra solda os fios!

    #7 Visitante_hendrix_*

    Visitante_hendrix_*
    • Guests
  • Postou:9 vezes neste tópico
  • Postado 28 julho 2005 - 19:31

    eu fiz exatamente assim, fico muito bom

    #8 JeanMarcos

    JeanMarcos

      Novato

    • Socio CeltaClube
      • ID do Membro: 2310
    • 4 posts
      • :
    • Cidade:Florianópolis
    • UF:SC
    • Carro:Celta VHC 4p
    • Ano/Modelo:2003/2003
  • Postou:2 vezes neste tópico
  • Postado 28 julho 2005 - 20:20

    Arruma as imagens aí. Esse tutorial vai bastante útil.

    #9 JeanMarcos

    JeanMarcos

      Novato

    • Socio CeltaClube
      • ID do Membro: 2310
    • 4 posts
      • :
    • Cidade:Florianópolis
    • UF:SC
    • Carro:Celta VHC 4p
    • Ano/Modelo:2003/2003
  • Postou:2 vezes neste tópico
  • Postado 28 julho 2005 - 20:55

    QUOTE(JeanMarcos @ Jul 28 2005, 07:20 PM)
    Arruma as imagens aí. Esse tutorial vai bastante útil.


    Retificando:Tá funcionando legal é que abri pelo post errado. Valeu.

    #10 lfbslfbs

    lfbslfbs

      Novato

    • Socio CeltaClube
      • ID do Membro: 1641
    • 7 posts
      • :
    • Cidade:Salvador
    • UF:BA
    • Carro:Não Possuo
    • Ano/Modelo:Não Possuo
  • Postou:5 vezes neste tópico
  • Postado 28 julho 2005 - 21:51

    Ainda tá sem abrir as imagens??

    Aqui tá abrindo beleza...

    Abraços,

    Leonardo Ferrari

    #11 alhabib

    alhabib

      Celta LS

    • Socio CeltaClube
      • ID do Membro: 650
    • 129 posts
      • :
    • De:Flamengo-rj
    • Cidade:Rio de Janeiro
    • UF:RJ
    • Carro:Celta MPFI
    • Ano/Modelo:2002/2002
  • Postou:4 vezes neste tópico
  • Postado 28 julho 2005 - 22:44

    que tipo de led é esse dai? Uma duvida, as pernas do led e do resitor, uma é ligada numa trava e a outra na outra?

    #12 lfbslfbs

    lfbslfbs

      Novato

    • Socio CeltaClube
      • ID do Membro: 1641
    • 7 posts
      • :
    • Cidade:Salvador
    • UF:BA
    • Carro:Não Possuo
    • Ano/Modelo:Não Possuo
  • Postou:5 vezes neste tópico
  • Postado 28 julho 2005 - 23:19

    QUOTE(zumbr @ Jul 28 2005, 09:44 PM)
    que tipo de led é esse dai? Uma duvida, as pernas do led e do resitor, uma é ligada numa trava e a outra na outra?


    LED normal de 5mm de 15000 MCD.

    Cada perna liga em uma trava/conector. Tenta de um lado, se não acender, vira 180º e tenta de novo.

    qq duvida deixa msg.

    Leonardo Ferrari

    #13 Tapioca

    Tapioca

      Novato

    • Socio CeltaClube
      • ID do Membro: 850
    • 18 posts
      • :
    • Cidade:Brasília
    • UF:DF
    • Carro:Celta MPFI
    • Ano/Modelo:2002/2002
  • Postou:3 vezes neste tópico
  • Postado 28 julho 2005 - 23:22

    QUOTE(Fluid @ Jul 28 2005, 04:39 PM)
    to achando q vo tenta faze uma loucura dessas! mas nao queria solda nada na placa ooriginal, por isso quero pegao soquete e usa ele pra solda os fios!


    Eu não soldei na placa original, eu soldei no soquete mesmo, tirei a lampadinha (ficou sem uso) e coloquei no soquete nada de grudar na placa sou descordenado hauhauhauhauhau
    user posted image

    #14 apulschen

    apulschen

      Celta Advantage

    • Socio CeltaClube
      • ID do Membro: 784
    • 3146 posts
      • :
    • Cidade:CIDADE NÃO CADASTRADA
    • UF:OUTRO PAÍS
    • Carro:Não Possuo
    • Ano/Modelo:Não Possuo
  • Postou:20 vezes neste tópico
  • Postado 29 julho 2005 - 09:11

    Tá cada vez melhor esse faça vc mesmo.

    Tenhos 2 questões:
    1. qual a cor do led, branca ou vermelha?Brilho normal ou intenso?
    2. tenho um VHC super, meu painel é na cor verde e pelo visto iluminado por baixo. Tem como alterar a cor dele pro vermelho ou isso só funciona nos Celta com painel simples?

    Abrs
    DESISTENTE

    #15 Visitante_Alex Fini_*

    Visitante_Alex Fini_*
    • Guests
  • Postou:9 vezes neste tópico
  • Postado 29 julho 2005 - 10:35

    Cara como vc conseguiu uma boa iluminação com 1 led apenas?

    No meu painel coloquei 8 e ainda acho um pouco escuro!!!



    Ainda não acabei preciso mudar o painel do ar que falta alguns leds e os relogios da coluna..

    Não alterei nada no painel, é tudo reversivel, se quiser é só voltar como ela antes!

    #16 cfilth

    cfilth

      Velha Guarda

    • Velha Guarda
      • ID do Membro: 208
    • 1373 posts
      • Tempo Online: 1h 6m 13s
    • De:São Paulo
    • Cidade:São Paulo
    • UF:SP
    • Carro:Citroen
    • Ano/Modelo:2012/2013
  • Postou:2 vezes neste tópico
  • Postado 29 julho 2005 - 11:07

    QUOTE(Alex Fini @ Jul 29 2005, 10:35 AM)
    Cara como vc conseguiu uma boa iluminação com 1 led apenas?

    No meu painel coloquei 8 e ainda acho um pouco escuro!!!

    Ainda não acabei preciso mudar o painel do ar que falta alguns leds e os relogios da coluna..

    Não alterei nada no painel, é tudo reversivel, se quiser é só voltar como ela antes!



    Caraca mano.. 8 leds.. ahuahuahu mais tb eh q seu painel eh preto.. o meu eh com fundo branco.. to com um soh.. colado no meio.. sem usar o sokete original... colado mesmo no meio.. soh isolei os fio e ja eras... No painel com fundo branco ele fica mo chamativo nao gostei nao.. prefiro q nem o seu com fundo preto.. mais discreto e bonito... quero mesmo eh mais p frente comprar um painel com conta giros e ai coloco leds tb... naquele acho q vo ter q por uns 4 p fica legal...


    O unico defeito q fico no meu.. colocando um led soh eh q a parte do mostrador digital fico meio escura.. mais mo trampo abrir tdo d novo e o painel do meio nao fiz ainda tb... eheheh esse sim eh trampo.. pois -lembro d qdo abri p pintar de prata.. os botões do ar.. mo saco vo dexa p qdo por o painel com RPM

    Sobre o tutorial ae.. parabens.. a parte do led ta bem explicado... porem o mais complicado eh a montagem e desmontagem do painel p quem não tem as manhãs... pode usar esse junto com o q temos no faça vc mesmo q mostra a parte de desmontagem do painel...
    Citroen DS3

    instagram --> cfilth_x

    #17 zeack

    zeack

      Celta LS

    • Socio CeltaClube
      • ID do Membro: 140
    • 79 posts
      • Tempo Online: 1h 35m 39s
    • De:São Paulo
    • Cidade:São Paulo
    • UF:SP
    • Carro:Celta VHC 2p
    • Ano/Modelo:2006/2007
  • Postou:1 vez neste tópico
  • Postado 29 julho 2005 - 11:56

    hehehe.. esse assunto não se esgota! também pudera.. eu, pelo menos, adoro!

    Pow, dá pra virar um ninja em instalação de Leds no painel (e em qq lugar!) lendo todos os tópicos que já estão aí... é só ter paciência...

    Parabéns pelo tuts.. tá muito bem feito cara!
    Abraço;
    Beto..

    #18 lfbslfbs

    lfbslfbs

      Novato

    • Socio CeltaClube
      • ID do Membro: 1641
    • 7 posts
      • :
    • Cidade:Salvador
    • UF:BA
    • Carro:Não Possuo
    • Ano/Modelo:Não Possuo
  • Postou:5 vezes neste tópico
  • Postado 29 julho 2005 - 12:28

    Existem LEDs de várias potências. Se vc precisou usar mais do que o normal, então está usando LEDs fracos... na minha Montana Sport, que o fundo é branco, usei apenas 3 LEDs de 15000 MCD no painel e um igual no hodômetro. Tudo através desse esquema do soquete e nos locais originais... Ficou bem azul mesmo, vou tirar umas fotos e postar aqui pra vcs verem...

    Abraços,

    Leonardo Ferrari

    #19 Tapioca

    Tapioca

      Novato

    • Socio CeltaClube
      • ID do Membro: 850
    • 18 posts
      • :
    • Cidade:Brasília
    • UF:DF
    • Carro:Celta MPFI
    • Ano/Modelo:2002/2002
  • Postou:3 vezes neste tópico
  • Postado 29 julho 2005 - 12:32

    o meu é o do fundo branco e usei dois leds de alto brilho, um no lugar original e o outro no meio do painel, e fico nada escuro, ja pensei em tirar o do meio pra ver como fica, pra tirar o foco, mas da uma preguiça tao grande abrir tudo de novo, no console do ar eu coloquei tb, no lugar original fico belezinha belezinha, seguindo os passos do faça voce mesmo que tem pro console.
    user posted image

    #20 CelTuner

    CelTuner

      Velha Guarda

    • Velha Guarda
      • ID do Membro: 259
    • 267 posts
      • :
    • Cidade:Porto Alegre
    • UF:RS
    • Carro:Celta VHC 2p
    • Ano/Modelo:2004/2004
  • Postou:1 vez neste tópico
  • Postado 30 julho 2005 - 12:13

    Esses LEDs de 15.000 mcd são difíceis de achar, aki em Porto Alegre. O meu painel, eu fiz faz quase 1 ano, com LEDs de 10.000 mcd. Usei 4: 1 no lugar orig, 1 em baixo à esq, 1 em baixo à dir e 1 apontando pro LCD. Ficou uma beleza. Detalhe importante: botei papel alumínio no fundo do painel pra luz refletir e ficar uniforme. Fiz o painel central só com 1 no lugar original e no contagiros tive de meter 3 e mesmo assim não ficou o bixo.
